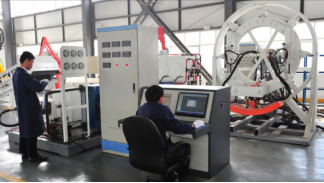

盾构电液控制系统综合实验平台（编号：306）是开展盾构电液控制关键元器件测试和系统技术实验的重要基础平台。用于测试盾构电液系统的综合性能，检测评估盾构液压系统核心元件和子系统。
|
序号 |
项目 |
参数 |
说 明 |
|
刀盘及螺旋输送系统 |
|
|
|
|
1 |
驱动电机功率 |
75kW |
|
|
2 |
刀盘转速 |
0~3r/min |
|
|
3 |
螺旋输送机转速 |
0~20r/min |
|
|
4 |
回路最大流量 |
106L/min |
|
|
5 |
驱动系统最高压力 |
35MPa |
|
|
6 |
加载系统最高压力 |
35MPa |
|
|
7 |
驱动马达最大排量 |
107mL/r |
|
|
8 |
加载泵排量 |
250mL/r |
|
|
9 |
驱动泵最大排量 |
75mL/r |
|
|
10 |
补油泵排量 |
20 mL/r |
|
|
管片拼装系统 |
|
|
|
|
11 |
管片质量 |
470Kg |
|
|
12 |
管片规格 |
Ф2000x100mm |
外径x厚度 |
|
13 |
管片数量 |
3A＋2B+1K |
|
|
14 |
回转角度 |
±220º |
|
|
15 |
回转速度 |
6r/min |
|
|
16 |
上下行程 |
320mm |
|
|
17 |
水平行程 |
550mm |
|
|
18 |
俯仰角度 |
±2.5º |
|
|
19 |
摇摆角度 |
±2.5º |
|
|
20 |
侧翻角度 |
±2.5º |
|
|
21 |
油缸运行速度 |
10mm/s |
|
|
22 |
主驱动电压 |
380VAC |
|
|
23 |
控制电压 |
24VDC |
|
|
24 |
装备质量 |
1150Kg |
不含动力部分 |
|
液压推进系统 |
|
|
|
|
25 |
液压缸参数 |
Φ125/90x1200mm |
|
|
26 |
最大推进速度 |
200mm/min |
|
|
27 |
最大回退速度 |
400mm/min |
|
|
28 |
大推进力 |
1532kN |
|
|
29 |
变量泵排量 |
55mL/r |
|
|
30 |
异步电机额定转速 |
1475r/min |
|
|
31 |
电机功率 |
45kW |
|
|
32 |
系统最高压力 |
35MPa |
|
